FURADO-F

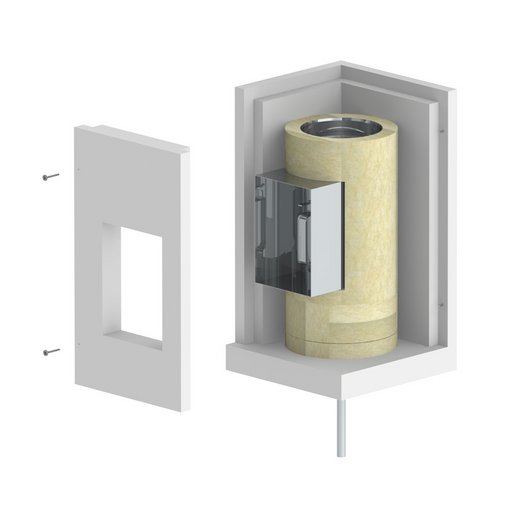

Basiselement mit Ausschnitt Jeremias FURADO-F

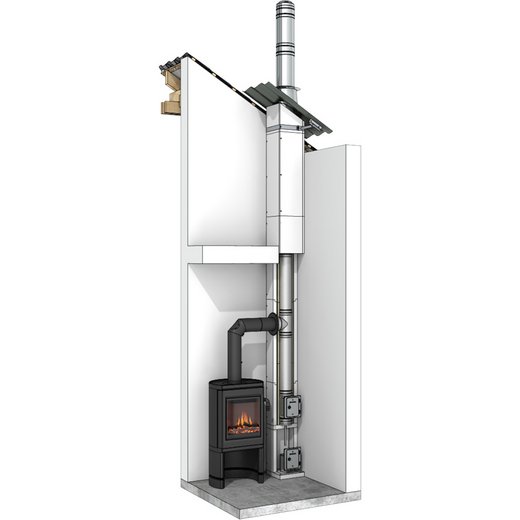

FURADO-F je brzomontažni sistem dimnjaka koji se sastoji od kalcijsilikatnih ploča za zaštitu od požara sa unutarnjim cijevima Jeremias EW-FU ili EW-KL i 25 mm izolacijom za standardna ložišta na kruta goriva. Izvedba iznad krova može se realizirati sistemima DW-ECO 2.0, DW-FU ili kao šaht sa oblogom.

Alternativno se FURADO-F također može koristiti kao montažni šaht za smještaj CE-certificiranih unutarnjih cijevi ili unutarnjih cijevi iz EW-SILVER sistema koje su odobrile građevinske vlasti sa najmanje 25 mm izolacije.

SYSTEM_DETAIL_ICONS

Svojstva

Vrlo dobra izolacijska svojstva
Praktičan i jednostavan za montiranje zahvaljujući maloj težini
Sigurna tehnologija spajanja s spojevima pero-utor
Različita rješenja unutarnje cijevi i obloge šahta ispunjavaju sve zahtjeve
Male udaljenosti do zapaljivih komponenti
25 m građevinske visine šahta bez međupotpore
Statički set za visinu ugradnje iznad krova do 3m

Područja primjene

Standardna ložišta na kruta goriva
(prirodno čisto drvo, koks, treset, ugljen*)
Novogradnja i snacije

_{* osim antracitnog ugljena}

Materijal	Kalcijsilikatne protupožarne ploče
Debljina stijenke	50 mm Ostali na upit
Mjere šahta iznutra	140 x 140 mm do 360 x 360 mm Ostali na upit

FURADO-F
CE-BROJ CERTIFIKATA 0036 CPR 9174 073
CE-KLASIFIKACIJA PREMA DIN EN 1856-1 T400 - N1 - D - V3 - L50050 - Gxx ^{(Debljina stijenke šaht 50mm, 25mm izolacija)} T600 - N1 - D - V3 - L50050 - Gxx ^{(Debljina stijenke šaht 60mm, 25mm izolacija, min. 20mm prstenasti otvor)} xx = razmaci do gorivih materijala su ovisni o Ø, vidi Izjavu o svojstvima

FURADO-F

CE-BROJ CERTIFIKATA

0036 CPR 9174 073

CE-KLASIFIKACIJA PREMA DIN EN 1856-1

T400 - N1 - D - V3 - L50050 - Gxx
^{(Debljina stijenke šaht 50mm, 25mm izolacija)}
T600 - N1 - D - V3 - L50050 - Gxx
^{(Debljina stijenke šaht 60mm, 25mm izolacija, min. 20mm prstenasti otvor)}

xx = razmaci do gorivih materijala su ovisni o Ø, vidi Izjavu o svojstvima

FURADO-F
BROJ ODOBRENJA Odobrenje šaht-sistema: Z-7.1-3479 Odobrenje šaht-montaže: Z-7.4-3478 / Z-7.4-3482 / Z-7.4-3483
KLASIFIKACIJA PREMA DIN V 18160-1 Za ložišta na kruta goriva: Odobrenje šaht-sistema: T400 - N1 - D - 3 - G50 - L_A90 sa Jeremias unutarnjom cijevi EW-FU ili EW-KL ^{(Debljina stijenke šaht 50mm, 25mm izolacija, min. 50mm razmak do zapaljivih komponenti)} Odobrenje šaht-montaže: T400 - L_A90 ^{(Debljina stijenke šaht 50mm, 25mm izolacija, min. 50mm razmak do zapaljivih komponenti)} T600 - L_A90 ^{(Debljina stijenke šaht 60mm, 25mm izolacija, min. 20mm prstenasti otvor, min. 50mm razmak do zapaljivih komponenti)}

FURADO-F

BROJ ODOBRENJA

Odobrenje šaht-sistema:
Z-7.1-3479

Odobrenje šaht-montaže:
Z-7.4-3478 / Z-7.4-3482 / Z-7.4-3483

KLASIFIKACIJA PREMA DIN V 18160-1

Za ložišta na kruta goriva:

Odobrenje šaht-sistema:
T400 - N1 - D - 3 - G50 - L_A90
sa Jeremias unutarnjom cijevi EW-FU ili EW-KL
^{(Debljina stijenke šaht 50mm, 25mm izolacija, min. 50mm razmak do zapaljivih komponenti)}

Odobrenje šaht-montaže:
T400 - L_A90
^{(Debljina stijenke šaht 50mm, 25mm izolacija, min. 50mm razmak do zapaljivih komponenti)}
T600 - L_A90
^{(Debljina stijenke šaht 60mm, 25mm izolacija, min. 20mm prstenasti otvor, min. 50mm razmak do zapaljivih komponenti)}
